RACCORD TOURNANT TP1100 RMF - DU DN25 au DN100
Raccord tournant modulable pour tous vos types de raccordements
Raccord tournant modulable suivant votre installation : composez votre raccord fileté à partir de notre version à souder !
Bénéficiez de la fiabilité et la résistance du TP1100 MF sur de plus gros DN (DN65 à DN100)
Nombreuses configurations disponibles
Forces et spécificités
- Raccord tournant qui répond à une grand variété d'applications et de DN
- Nombreux filetages disponibles
- Idéal pour vos process présentant des contraintes d'encombrement
Conditions d'utilisation
Air, eau, huiles, gaz, vide et autres
DN65 au DN100 : filetage Mâle / Femelle gaz BSP cylindrique (BSPP) - DN25 au DN100 : tous types de filetages
Orientation et/ou rotation lente non continue
Jusqu’à 180°C - Suivant la nature du joint et de la graisse utilisée : nous consulter
Principaux secteurs d'ACTIVITÉ
- Agroalimentaire
- Robotique - Électronique
- Énergie - Environnement - Traitement des eaux usées
- Chimie - Santé
- Pétrochimie
Informations techniques
- 1 voie
- Inox - Acier brut avec revêtement anti-corrosion
- Filetage gaz BSP en standard - Autres types de filetages disponibles : nous consulter
- Guidage en rotation par double rangée de billes
- Etanchéité principale par joint - Matière adaptée à vos conditions de service : nous consulter

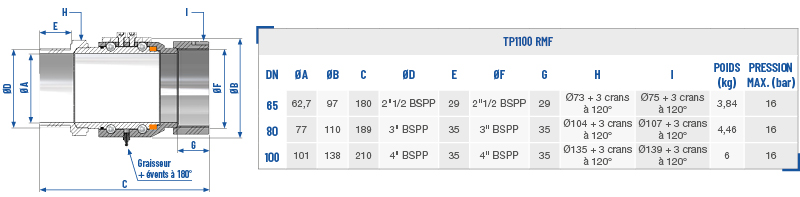

dimensions (en MM)
Pour tout autre DN et connexions autres que BSPP (mâle/mâle, femelle/femelle, NPT, JIC...), merci de nous consulter - Plan sur demande auprès de notre Bureau d'Études.
exemples d'APPLICATIONs
- Orientation de flexible
- Enrouleurs basse pression supportant des charges mécaniques externes
- Montage en amont d'une canne de lavage ou de remplissage
Raccord tournant livré avec notice de maintenance et instructions de montage (hors instructions de soudure) - Équipé d'un graisseur : périodicité de graissage à définir suivant vos conditions de service - Kits maintenance disponibles sur demande - Les conditions de service sont interdépendantes : ne pas cumuler pression, vitesse et température - Durée du cycle : nous consulter - Autres configurations possibles sur demande
